液壓缸基礎知識介紹

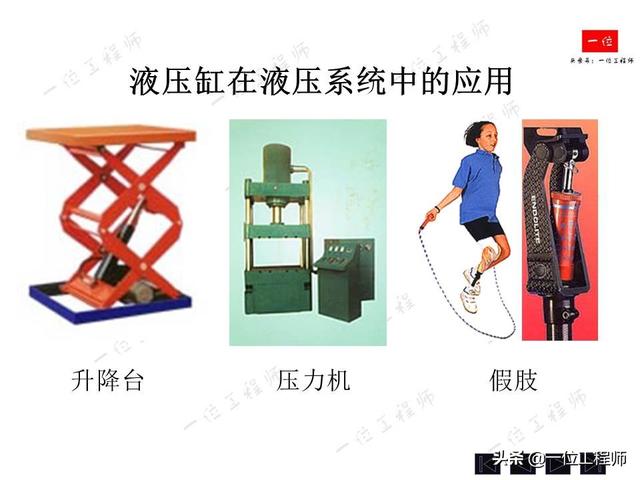

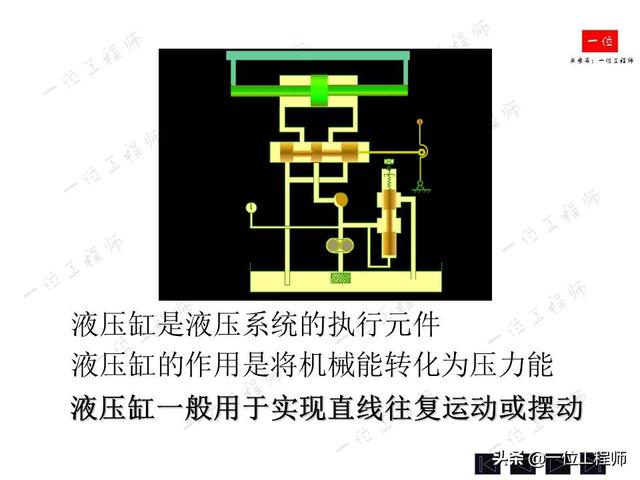

液壓缸是液壓系統的執行元件，液壓缸的作用是將機械能轉化為壓力能，液壓缸一般用于實現直線往復運動或擺動。

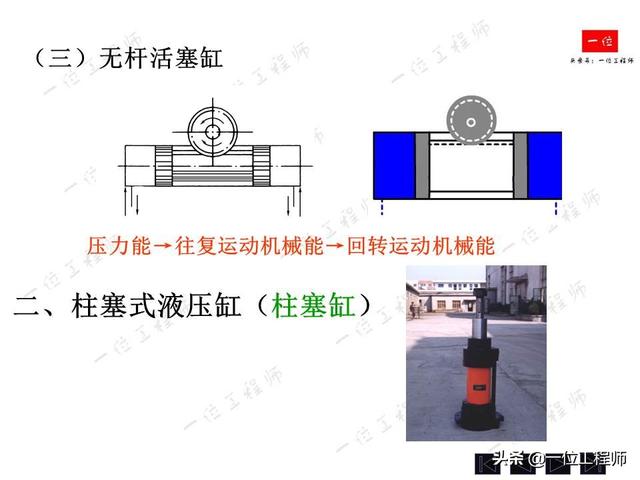

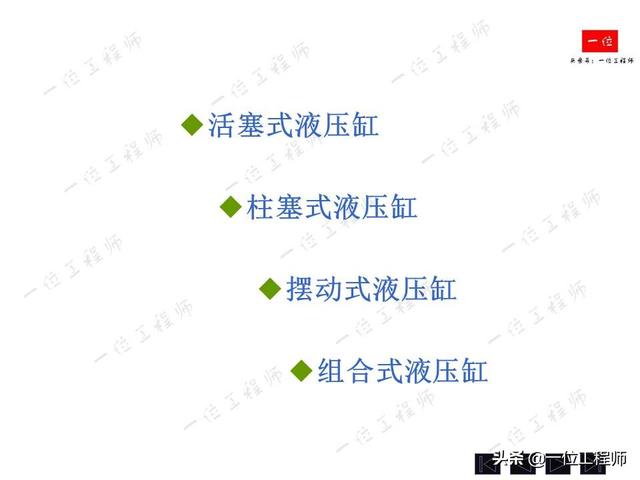

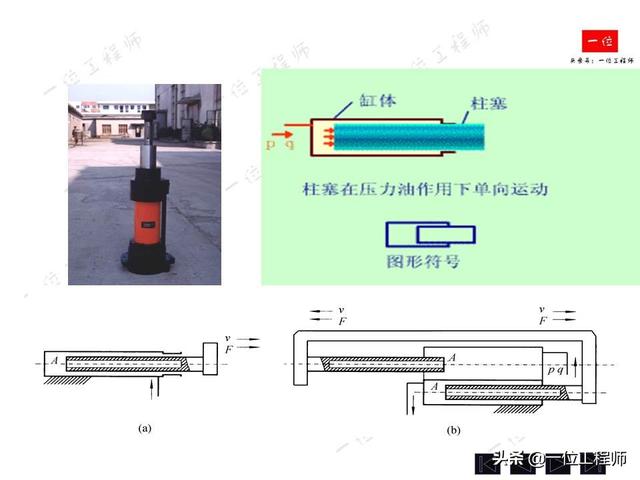

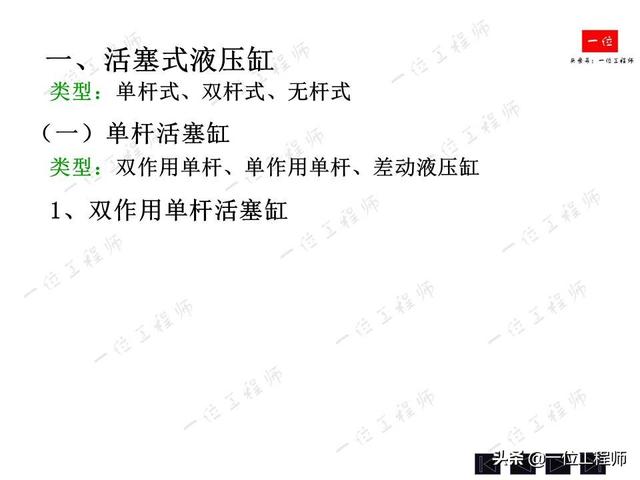

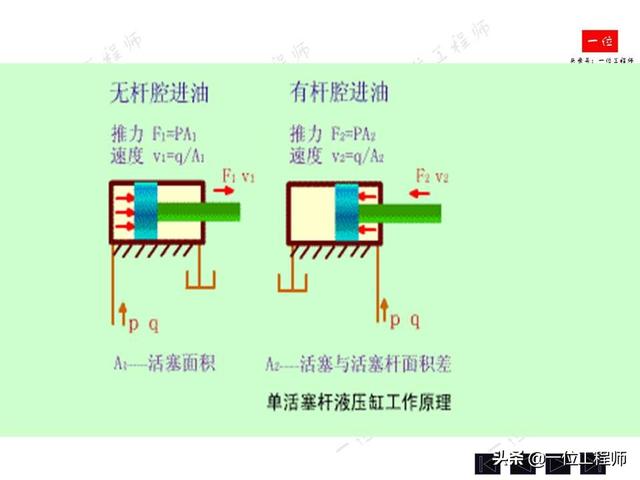

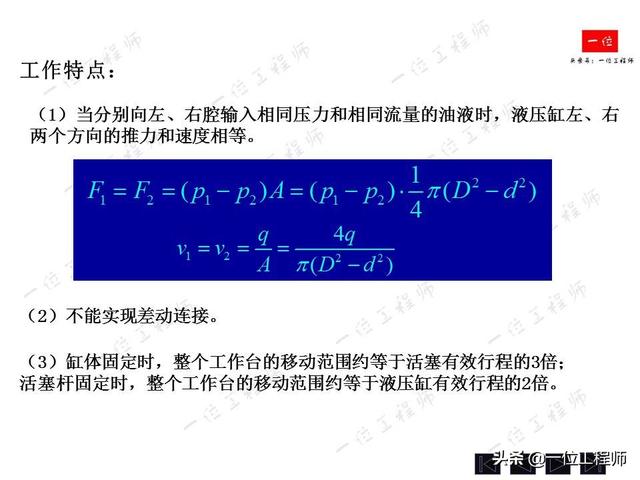

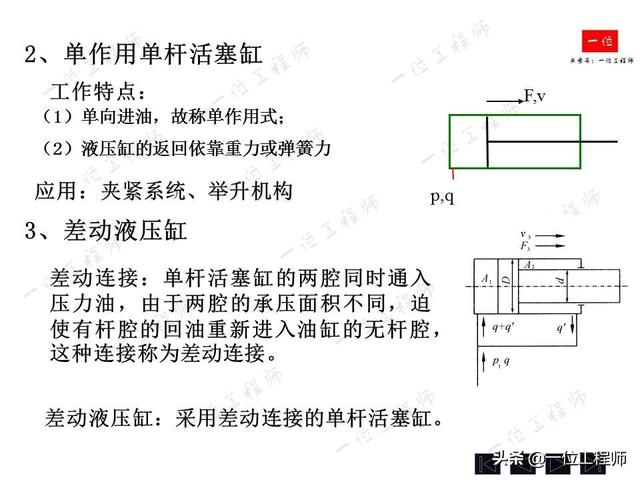

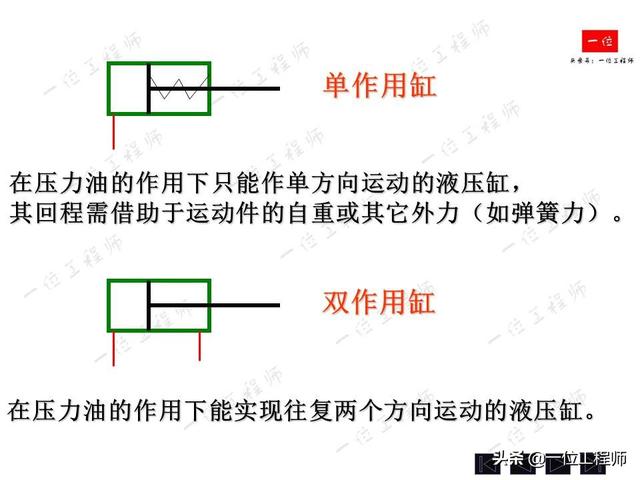

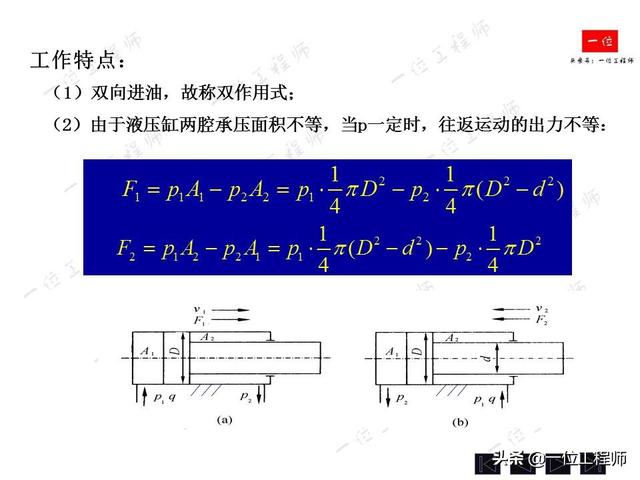

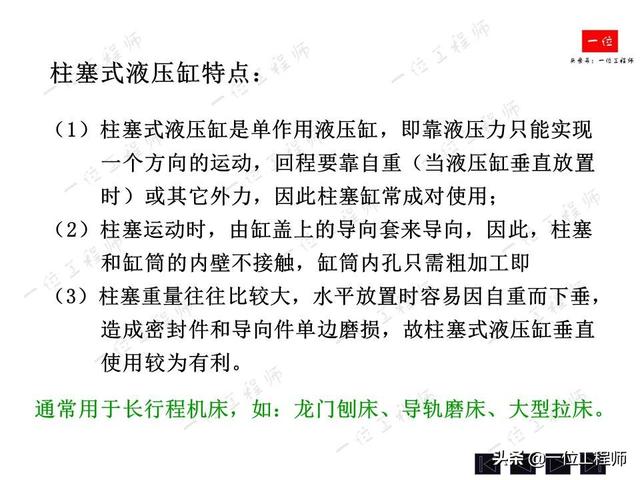

常見的液壓缸結構包括活塞式（單桿、雙桿、無桿）、柱塞式以及伸縮式的結構。以柱塞式液壓缸為例：柱塞式液壓缸是單作用液壓缸，即靠液壓力只能實現一個方向的運動，回程要靠自重（當液壓缸垂直放置時）或其它外力，因此柱塞缸常成對使用；柱塞運動時，由缸蓋上的導向套來導向，因此，柱塞和缸筒的內壁不接觸，缸筒內孔只需粗加工；柱塞重量往往比較大，水平放置時容易因自重而下垂，造成密封件和導向件單邊磨損，故柱塞式液壓缸垂直使用較為有利。

液壓缸常見故障

液壓缸常出現的故障現象為“爬行”和推力不足，常見的故障排除方法也都有所介紹。

液壓缸

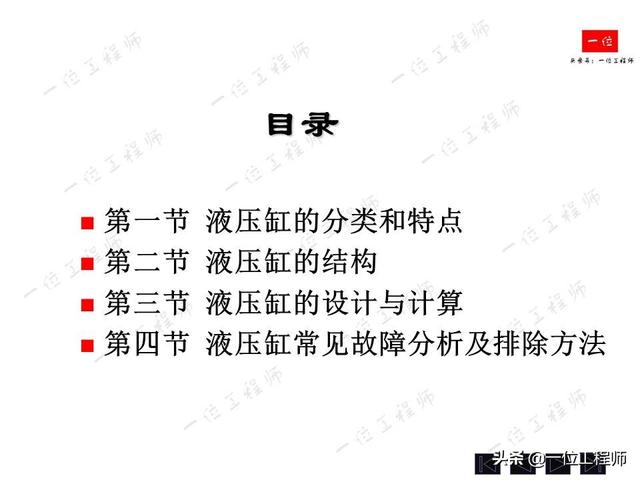

48頁內容詳細介紹液壓缸的設計與計算（文末有獲?。?/p>
